항온 항습기 구조 및 주요부 구성 전산실의 최적환경 조건
항온 항습 제어의 특징 열부하 계산용 속산표
항온 항습 관리 시스템의 특징 항온 항습 설비의 종류

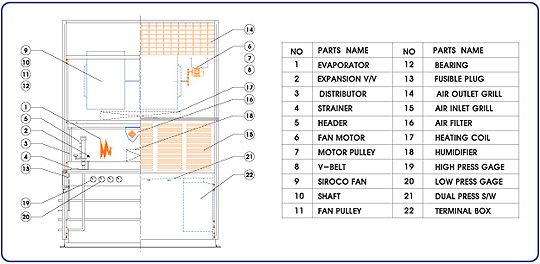

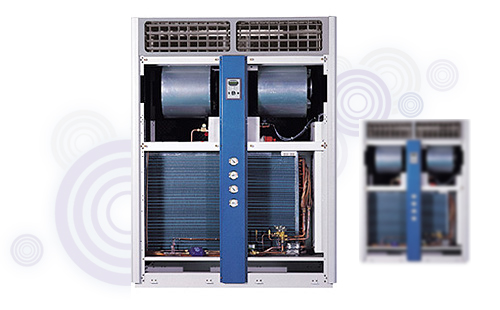

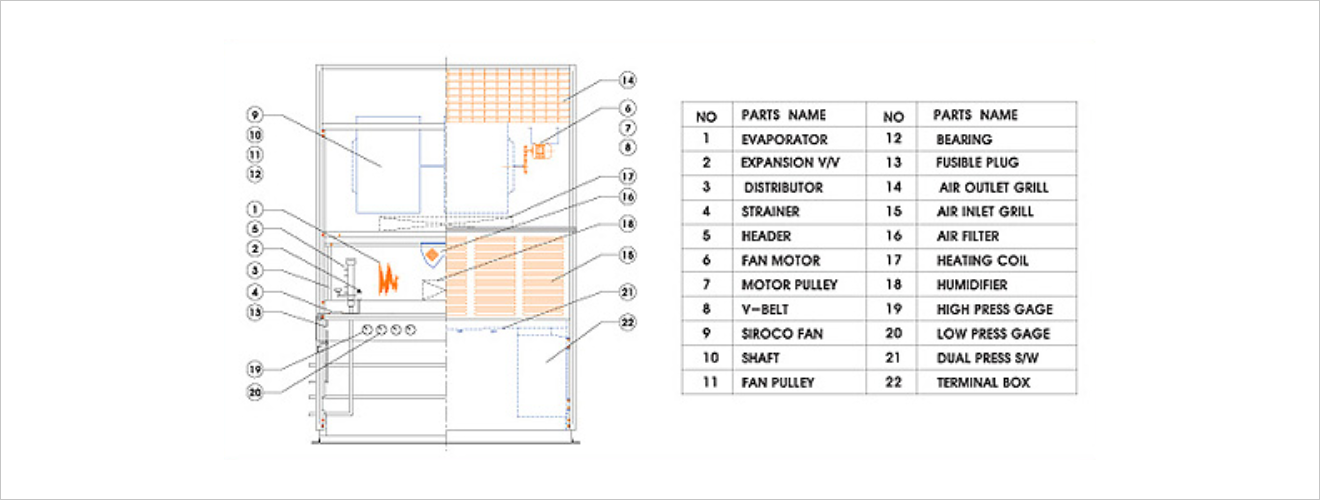

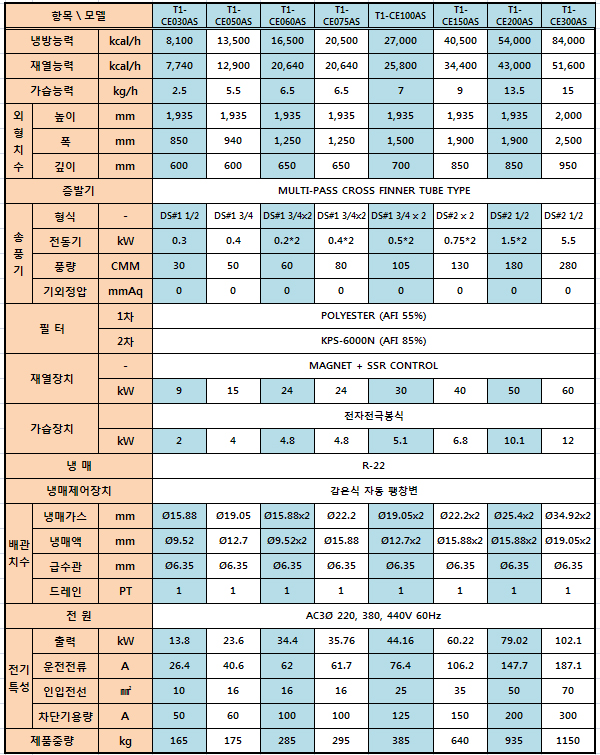

항온 항습기 구조 및 주요부 구성


모든 구동부에는 개별적으로 과전류 보호 장치가 부착되어 있으며, 고.저압 차단 스위치로 냉동 System을 완벽하게 보호합니다.
Pan Type이며 자동 급수 조절장치 및 저수위 보호장치에 의해 급수를 조절하도록 하였고 급수관 입구에 Strainer를 부착하여 이물질의 혼입을 방지하여 수명을 연장하였습니다.
Microprocessor에 의한 자동 조절장치 채용으로 One-Touch 조작이 가능하며 고장시 자기진단기능으로 경보장치가 작동됩니다.
원심형 시로코 송풍기 및 직결형 Moror를 사용하였으며 임펠러는 동적 및 정적의 정밀한 바란싱으로 운전시 소음 및 진동이 없는 정숙한 운전이 가능하도록 설계되었습니다.
감온식의 팽창밸브는증발기로부터의 과열도를 조 절함으로써 실내의 열부하에 따라 냉매량을 자동 조절합니다.
이음매 없는 인탈산 동관(99.98%)을 사용하므로 열효율이 높고 알루미늄 핀은 25.4mm당 10~12매를 삽입하고 특수 확관기로 동관과 핀을 완전 밀착시키므로 전열효율이 높습니다
Aero Fin Type으로 제작하여충분한 열전달 효과를 갖도록 했으며 Watt 밀도를 최소로 하여히터의 수명을 증대시켰습 니다. 또한 히터 과열로 인한 사고 방지를 위해 과열방지 TC를 설치했습니다.
압축기는 저소음 및 저진동을 유지하며 공조용으로 월등한 냉동효과를 얻을 수 있고, 원활한 운전이 되도록 설계되어 있습니다.

항온 항습 제어의 특징

◈적산기능 ◈예약기능 ◈네트워크 기능
◈날짜표시기능 ◈경보기능 ◈지역별상태 검색기능
◈순환공기온도 ◈순환공기습도 ◈냉방(2단)
◈난방(7단) ◈가습(3단) ◈송풍기 운전·정지
◈PUMP운전·정지


◈설정온도 ◈설정습도 ◈송풍기 운전상태
◈온도편차 ◈습도편차 ◈PUMP운전상태


◈고온/저온(설정온도 기준) ◈필터교환시기 ◈다습/제습(설정습도 기준)
◈Fan Pump,냉각수 흐름 이상장애

항온 항습 관리 시스템의 특징


Cooling, 재열 Heater, 가습 Heater 부분이 로타리 운전방식으로 각 부분 설비의 가동시간을 균등하게 분배함으로써 부분별 가동시간을 일정하게 운전할 수 있습니다.

C정상 운전중 장비를 정지하면 Heater 및 기타 부분에 잠열로 인하여 발생될 수 있는 안전사고(단열재의 파손, 화재)에 대비하여 설계되었습니다.

Cooling, 재열 Heater, 가습 Heater 부분이 로타리 운전방식으로 각 부분 설비의 가동시간을 균등하게 분배함으로써 부분별 가동시간을 일정하게 운전할 수 있습니다.

Compressor 운전중 이상 발생시 다른 Conpressor로 자동 절체되어 운전될 수 있도록 하였습니다


겨울철 배관 Line이 긴 경우 최초 가동시 Low Pressure의 잦은 동작으로 인한 Compressor의 소실을 방지할 수 있도록 설계되었습니다.

중앙 감시반과 연결시 장비의 On/Off 및 이상 경보를 받을 수 있도록 설계되었습니다.


정전후 전원 복귀시 여러 장비가 동시 가동할 때 발생되는 과부하를 방지하기 위하여 각 장비별로 Start 시간을 조정할 수 있도록 설계되었습니다.

On Line 전산망을 이용하여 원거리에서 온.습도 Data 및 가동상태, 부분별 Alarm 상태, 이상 발생시 자동 Call 기능 (담당자 호출) 등 감시 제어를 할 수 있도록 설계되었습니다.

전산실의 최적환경 조건

조 건
일반공기조화
전산실의
최적조건
온도 21~26℃±3℃ 22~24℃±1℃
상대습도 50±15% 50±5%
감열비 0.67~0.75 0.9~0.98
부하밀도(Kcal/m2·h) 72~144 289~578
공기순환(횟수/h) 11.2~12.3 16.8~33.6
공기토출방식 상향순환 하향순환
공기여과 중요 필수
여유량 필요없음 필수
증설대비 필요없음 필수
년간가동시간(Hour) 1200 8760(연중무휴)
비교적 좁은 공간에 고밀도의 열부하(높은 현열비)를 제거키 위해서 일반 냉방시 보다 더 자주 환기 (20회 이상/시간)를 해야 합니다.
충분한 풍량의 공급이 없을 시 컴퓨터 부품의 열팽창으로 인해 컴퓨터 작동을 저해하기도 합니다.
컴퓨터실의 장비는 내부 응결현상이나 정전기 발생으로부터 보호되어야 합니다.
컴퓨터실의 습도가 높을 경우 장비 내부에 응결현상이 일어나 하드웨어를 손상시킬 수 있으며 반대로 건조한 실내에서는 정전기 발생이 용이해 컴퓨터 운전을 방해하거나 시스템을 마비시키는 경우도 있습니다.

열부하 계산용 속산표

일반공기조화전산실의 최적조건 컴퓨터실(COMPUTER ROOM)
외벽에 접하지
않는다
외벽에 접한다 소형 COMPUTER ROOM 중형 COMPUTER ROOM 대형 COMPUTER ROOM
U.X냉동톤/m2 2.7 7.0 10.8 15.3 23.9
바닥면적(m2/Ton) 37.2 14.4 9.3 6.5 4.2
송풍량(Cmm) 30.5 78.6 137.2 195.0 304.6
공기순환횟수/Min 0.13 0.32 0.56 0.79 1.25
공기순환횟수/Hr 7.5 19.4 33.8 47.8 75.0
Note.   설계기준 ① 바닥: 100m2  ② 천장높이: 2.44m  ③ 총체적: 244m3  ④ 실내온도:24℃DB 50%RH
                        ⑤ 외기온도: 35℃


항온 항습 설비의 종류

조 건 일반공기조화

1) 실내 기류 분포에 주의해야 합니다.
2) 공조 설비비는 하루 토출식보다 약간 저렴 합니다.
3) 소형 시스템에 적합하며 대형 시스템에서는 풍량이 많아 작업환경이 악화되기 쉽고 균일 공조가 어렵게 됩니다.

1) 항온항습기에서 토출된 공기가 직접기계에
공급되므로 냉각 효율과 기류분포가 좋습니다.
2) 공조 닥트가 실내에 설치되지 않으므로 미관이
좋습니다.
3) Floor 하부 전체가 공조닥트가 되므로 증설이나
이설이 용이 합니다.


공냉식 수냉식 그리콜 냉각식
매체 공기 냉각수 그리콜 용액
초기투자비 약 110% 100% 기준 약 125%
냉각효율 22℃, 50% 약 85% 100% 기준 약 75%
운전비 약 110% 100% 기준 약 120%
부대시설 실외 응축기
부대 배관 설비
냉각탑, 순환펌프 부대
배관 설비
드라이쿨러, 순환펌프 부대
배관 설비



실내에서 흡수한 열을 공냉식 응축기를 통해 실외 공기와 열교환시켜 제거하는 방법으로, 동기에 동파 우려가 없으며 보수 관리가 용이합니다. 기종에 따라 차이가 있으나 배관 길이가 30M 이상일 경우 오일 회수 불량 및 능력 저하 발생 등의 단점이 있습니다.




대규모의 전산센터에 사용하는 방식으로 물을 냉각시켜 냉각된 물과 열교환하는 간접 팽창식입니다. Duct를 이용하여 실내에 찬 공기를 공급시킬 수도 있고 냉각된 물을 각개의 실내기에 직접 공급하여 항온 항습을 할 수도 있습니다.




실내에서 흡수한 열을 수냉식 응축기를 통해 냉각탑에서 냉각된 물과 열교환시켜 열을 제거하는 방법입니다. 냉각 능력을 최대로 발휘할 수 있는 기종이나 동기에 관리를 소홀히 하면 동파될 우려가 있습니다.




실내열을 제거하는 방법은 수냉식과 유사하나 에칠렌 그리콜이라는 부동액을 사용하여 동기에 수배관의 동파를 방지하는 전천후 방식입니다. 하기에 고압 상승의 우려가 있으나 당사 제품은 이를 방지하는 장치가 추가되었습니다.




적은 동력사용으로 최대의 냉각 능력을 낼 수 있는 에너지 절약형으로서 Condenser의 폐열을 가열 열원으로 사용하며, 전기히터는 동기에 컴퓨터 작동전의 난방 및 하한온도 (10℃전후) 유지를 위해서만 필요합니다. 당사에서 생산되는 전기종에 채택할 수 있습니다.
